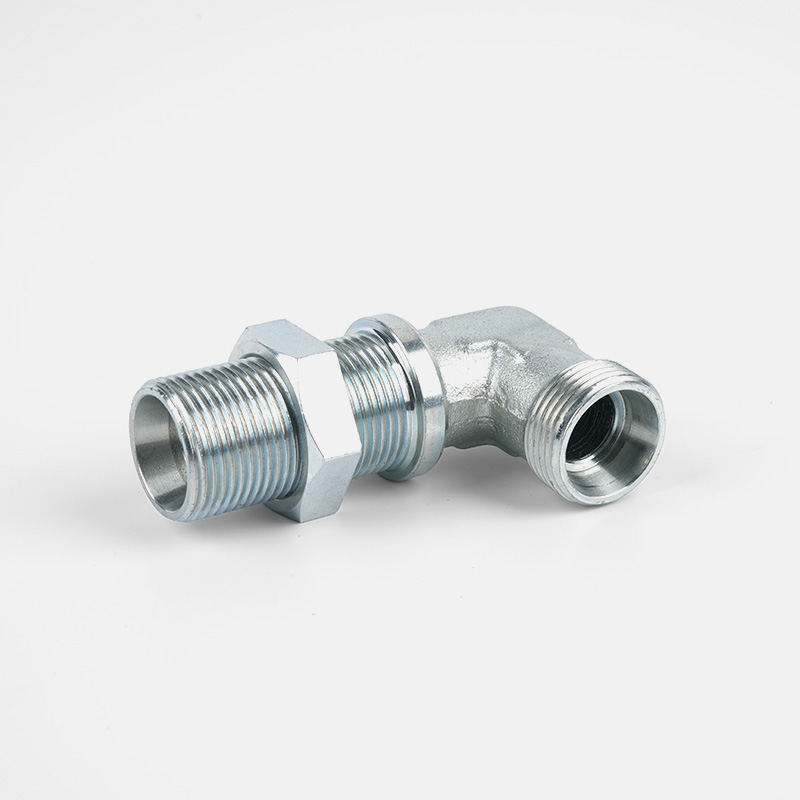

Phụ kiện vách ngăn khuỷu tay 90° 6C9-LN/6D9-LN

Phụ kiện vách ngăn khuỷu tay 90° 6C9-LN/6D9-LN

6C9-LN/6D9-LN, Phụ kiện vách ngăn khuỷu từ dòng FI-WS cho phép kết nối thẳng hai ống hệ mét có đường kính giống nhau xuyên qua vách ngăn ở góc 90°, được cố định bằng đai ốc khóa lục giác. Chúng có sẵn ở các dòng Siêu nhẹ, Nhẹ và Nặng theo tiêu chuẩn ISO 8434-1 / DIN 2353 và phù hợp với áp suất định mức lên đến 800 bar. Được thiết kế cho vách ngăn có độ dày 16 mm. Đầu nối ống và phụ kiện vòng cắt từ dòng STAUFF Connect được làm bằng thép với độ côn bên trong 24°.

  • Phụ kiện vách ngăn khuỷu tay 90° 6C9-LN/6D9-LN
  • Phụ kiện vách ngăn khuỷu tay 90° 6C9-LN/6D9-LN
  • Phụ kiện vách ngăn khuỷu tay 90° 6C9-LN/6D9-LN
Liên hệ với chúng tôi
  • Đặc điểm kỹ thuật

    PHẦN

    KHÔNG.

    		CHỦ ĐỀ ỐNG OD KÍCH THƯỚC
    E F D1  D2 l1 l2 l3 L1 L2 S1 S2.S3 S4
    6C9-12 M12x1.5 6 27 12 14 42 27 12 14 17
    6C9-14 M14x1.5 8 27 14 17 42 29 12 17 19
    6C9-16 M16x1.5 10 28 15 18 43 30 14 19 22
    6C9-18 M18x1.5 12 29 17 20 44 32 17 22 24
    6C9-22 M22x1.5 15 31 21 23 46 36 19 27 30
    6C9-26 M26x1.5 18 32.5 23.5 24 49 40 24 32 36
    6C9-30 M30x2 22 34.5 27.5 30 51 44 27 36 41
    6C9-36 M36x2 28 35.5 30.5 34 52 47 36 41 46
    6C9-45 M45x2 35 36.5 34.5 39 58 56 41 50 55
    6C9-52 M52x2 42 36 40 43 59 63 50 60 65
    6D9-14 M14x1.5 6 29 16 17 44 31 12 17 19
    6D9-16 M16x1.5 8 29 17 18 44 32 14 19 22
    6D9-18 M18x1.5 10 29.5 17.5 20 46 34 17 22 24
    6D9-20 M20x1.5 12 30.5 21.5 21 47 38 17 24 27
    6D9-22 M22x1.5 14 32 22 23 50 40 19 27 30
    6D9-24 M24x1.5 16 31.5 24.5 24 50 43 24 30 32
    6D9-30 M30x2 20 33.5 26.5 30 55 48 27 36 41
    6D9-36 M36x2 25 35 30 34 59 54 36 46 46
    6D9-42 M42x2 30 37.5 35.5 39 64 62 41 50 50
    6D9-52 M52x2 38 37 41 43 68 72 50 60 65
